脱模布厚度如何选择？不同制品对应的厚度参考标准

核心选型逻辑：曲面复杂程度、成型压力、表面光洁度、是否重复使用、透气需求
薄布：柔软、贴曲面、导热快、单次使用为主；厚布：强度高、耐磨、可反复使用、平整度更好，刚性大，小曲面难服帖

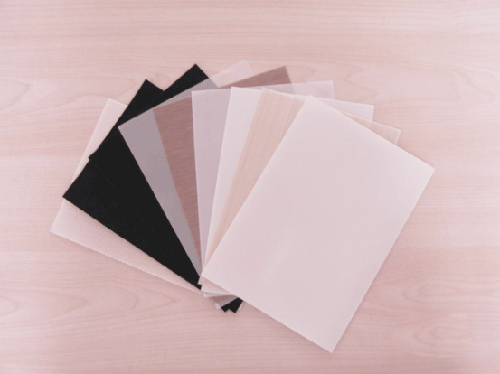

常用厚度规格与基础特性
0.06~0.08mm（超薄，6~8 丝）
特点：柔软j佳，跟随性好，导热快；强度偏低，容易被尖锐纤维扎破，多为一次性；分透气 / 不透气两款（HB5478 标准 06 型）
适用制品：复杂曲面、小曲率、深凹件；航模、碳纤维异形件、手糊、低压力真空袋压；对表面纹路细腻、需要排气的预浸料件
不推荐：高压模压、尖锐边角、需要多次复用的模具
0.10~0.13mm（标准通用款，10~13 丝，行业万金油）
特点：柔韧平衡，铺放不容易褶皱，强度足够，可少量复用；兼顾曲面与平整度，复材真空灌注、热压罐较常用（PP260-013）
适用制品：碳纤维平板、汽车零部件、船舶玻璃钢、中小型风电构件、普通预浸料热压罐成型；大部分真空导入、袋压制品优先选这款
透气款用于排胶排气；不透气款用于需要镜面光滑表面
0.18~0.20mm（加厚型，18~20 丝，HB5478 标准 20 型）
特点：布面更平整，PTFE 涂层更厚，耐磨、抗穿刺，可多次反复使用；刚性变大，复杂尖角、小曲面易起皱，导热略差
适用制品：平板、大曲率平缓曲面、模压成型、高压力热压罐；要求高光洁、低表面瑕疵、量产反复使用模具；橡胶硫化、大型平板复材板
典型：大型工装板、碳纤维板材、高压模压制品
0.25~0.35mm（重载加厚）
特点：高拉伸强度，很耐磨，多次循环使用；硬度高，仅适合大平面 / 超大平缓曲面，很难贴合复杂型面
适用制品：橡胶制品硫化、大型平板模具、重型模压、高温连续生产线、金属热隔离衬垫
0.4mm 及以上超厚
重工业输送带、大型压机隔离衬垫，一般复合材料制件极少用，刚性太强无法贴合型面
不同制品 / 工艺参考标准表
表格
制品 / 成型工艺    推荐厚度    透气 / 不透气    说明
手糊玻璃钢、小型异形碳件、航模    0.06~0.08mm    透气    曲面多、低压，需要排出气泡，一次性使用
真空灌注（VIP）、普通碳纤维构件    0.10~0.13mm    透气    较通用，兼顾铺覆与排气，风电小件、碳板、船壳
预浸料热压罐（航空 / 无人机）    0.13mm / 0.18mm    按需    0.13 曲面件；0.18 用于平板，表面质量更高，可复用
模压工艺（高压、平板碳件、匹克球拍）    0.18~0.20mm    不透气    高压抗穿刺，多次周转，保证制品表面平整
风电大叶片（真空灌注）    0.07~0.10mm 透气脱模布    透气    大面积大曲面，柔软服帖，排胶排气
橡胶硫化、硅胶模压制品    0.20~0.30mm    不透气    高温高压，耐磨反复脱模
平面板材、连续层压生产线    0.18~0.25mm    不透气    追求镜面效果，多次复用
关键补充选型要点
透气≠厚度决定：同厚度脱模布，分透气（有微孔，允许树脂中气体排出，会轻微转印布纹到产品）、致密不透气（镜面效果，不能排胶排气），复材z容易踩坑点。想要镜面外观，选同厚度不透气 PTFE 脱模布；需要除气泡、排溢胶，选透气款
压力越高，选越厚：模压 / 高压热压罐，优先 0.18mm 以上，防止布被压破、纤维穿刺；真空袋低压优先薄款
曲面越复杂，选越薄：小 R 角、凹凸复杂件，超过 0.18mm j易褶皱，形成制品表面缺陷
复用需求：单次成型→0.06~0.13；多次循环量产→≥0.18mm
耐温匹配：PTFE 玻纤脱模布常规长期耐温 260℃；厚度不改变耐温上限，只改变力学强度
快速选型口诀
曲面复杂选薄款，平板高压选加厚；一次性用选 0.08，通用量产 0.13；要排气选透气，镜面选致密。
